Гильзы защитные ГЗВ-01, -02
Вварные защитные гильзы.
Отправить заявку
Гарантия4 года
Основные технические характеристики
Гильзы защитные вварные ГЗВ-01, ГЗВ-02 предназначены для защиты датчиков температуры от воздействия измеряемой среды. Условние давление PN-50МПа. Материал гильз: 12Х18Н10Т; 08Х18Н10Т; 12Х1МФ.

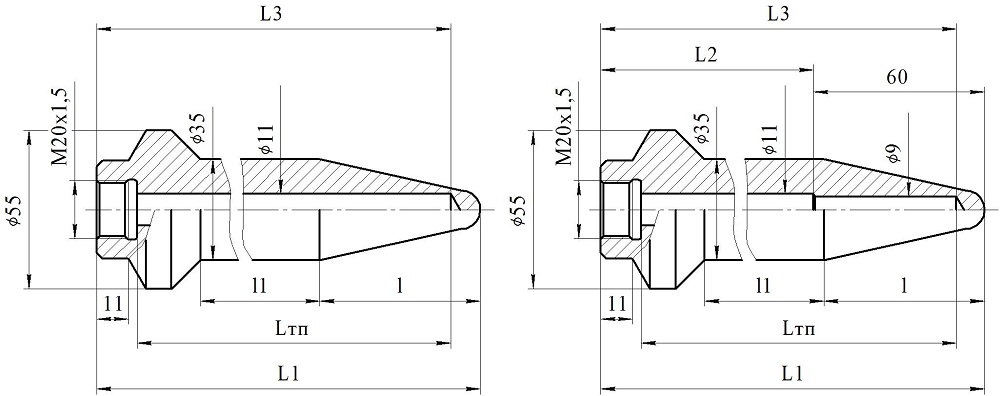

Габаритные размеры ГЗВ-01; -02
Рис. А1 Рис. А2

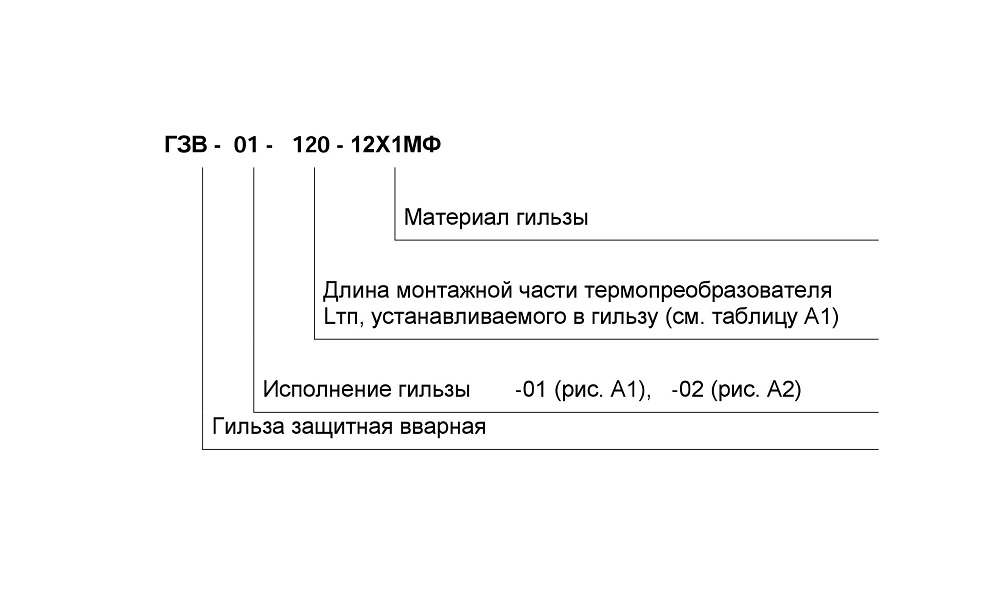

Таблица А1. Обозначение гильз ГЗВ-01, -02
| Обозначение гильзы | L тп, мм | L 1, мм | L 2, мм | L 3, мм | l, мм | l 1, мм | Масса, кг |
|
ГЗВ-01 (рисунок А1) ГЗВ-02 (рисунок А2) |
122 | 142 | 71 | 136 | 64 | 45 | 1,04 |
| 162 | 182 | 111 | 176 | 89 | 60 | 1,33 | |
| 202 | 222 | 151 | 216 | 114 | 75 | 1,62 |
Таблица А2. Допустимые скорости потоков в зависимости от плотности среды и длины монтажной части термопреобразователя Lтп, мм
| L тп, мм | Максимальная скорость потока, м/с | |
| пар | вода | |
| 120, 160 | 120 | 10 |
| 200 | 100 | 7,5 |
