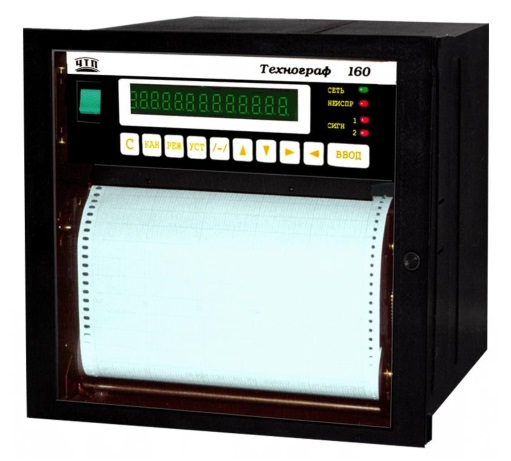

Современная замена прибору РП-160 - бумажный регистратор Технограф-160 (12 каналов, RS-232/RS-485). Характеристики, цена, наличие, схема подключения. Доставка по России. Измерение, визуальный контроль, сигнализация и регистрация на бумажном носителе результатов измерений независимых сигналов по 12 каналам.
Количество входов
12 каналов.
Входные сигналы
- от термопар ПР(В), ПП(S), XA(K), XK(L), NN(N), ЖK(J);
- от термопреобразователей сопротивления 50П, 100П, 50М, 100М;
- напряжения: 0-10, 0-20, 0-50, 0-100 мВ и 0-1 В;
-
тока 0-5, 0-20 и 4-20 мА;
-
корнеизвлечение;
-
масштабирование.
- любое значение из ряда 0, 20, 40, 60, 120, 240, 480 мм/ч при аналоговой регистрации;
- устанавливается автоматически при цифровой регистрации.
Цикл регистрации
- любое значение из ряда 10, 20, 30, 60, 120, 300, 600 с при аналоговой регистрации;
- любое значение из ряда 300, 600 с при цифровой или комбинированной регистрации.
Цикл измерения по всем каналам
не более 12 с.
Выходные устройства отображения:
— одноразрядное цифровое табло — индикация номера канала;
— четырехразрядное цифровое табло — индикация результатов измерения в единицах измеряемой величины.
регистрации:
измеряемых параметров в циклическом режиме 6 — цветной фломастерной печатающей головкой на диаграммной ленте шириной 160 мм, длиной 15 м, реестровый номер 1757.
регулирования:
(при отсутствии индикации и регистрации на бумаге времени выхода за уставку)
позиционное контактное - по 2 независимые уставки на каждый канал и 2 реле на все каналы или по 2 независимые уставки и по 2 реле на каждый канал (220 В /0,25 А переменного тока).
сигнализации:
контактное — по 2 независимые уставки на каждый канал и 2 реле на все каналы или по 2 независимые уставки и по 2 реле на каждый канал (220 В /0,25 А переменного тока).
преобразования:
входных сигналов в цифровые — интерфейс RS 232 или RS 485.
Межповерочный интервал 1 год.
Условия эксплуатации
температура +5...+50 °С, влажность до 80% при +35 °С (исполнение УХЛ 4.2 по ГОСТ15150-69)
Защита корпуса:
Питание:
переменный ток частотой 50+1 Гц, напряжение 220+22/-33 В
Потребляемая мощность:
максимальная 25 В•А, минимальная 15 В•А.

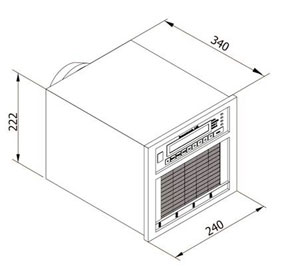

Габаритные размеры, чертёж
222x240x340 мм
Монтаж:
щитовой (вырез 212+1 х 231+1 мм)

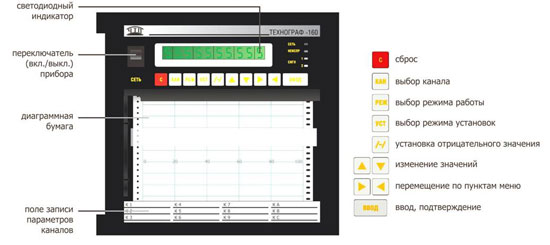

Элементы управления:

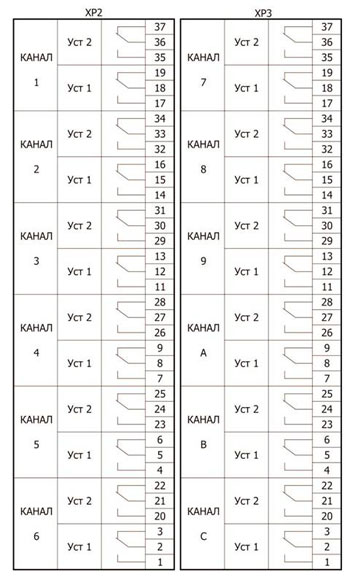

Схема подключения сигнализации:

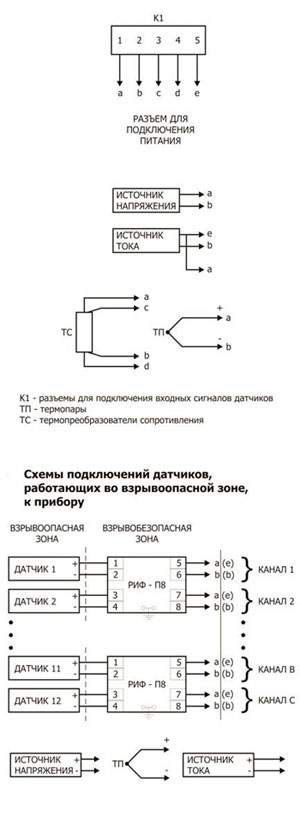

Схема 1

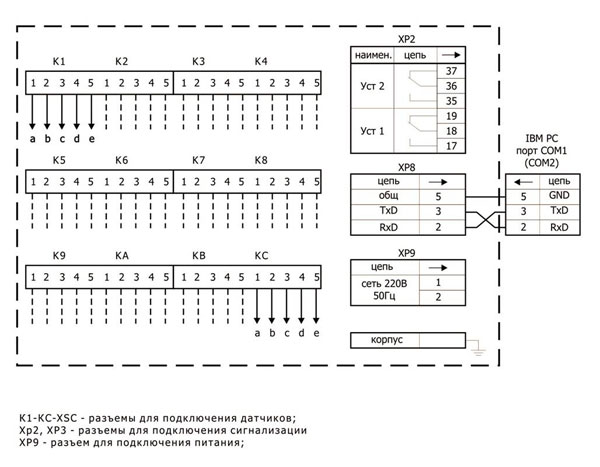

Схема 2
Замена прибора РП-160 на Технограф-160
Прибор РП-160 выпускают по ТУ 25-0521.113-85 (одноканальные исполнения РП160-00…-39) и ТУ 25-7606.0002-88 (многоканальный РП160М, до 12 каналов). Это автоматический самописец с лентой шириной 160 мм, который снимает показания с термопар ТХК, ТХА, ТПП, ТПР и термометров сопротивления ТСМ, ТСП.
Технограф-160 от челябинского «Теплоприбора» решает ту же задачу — запись до 12 аналоговых сигналов на диаграммную ленту 160 мм, — но на современной элементной базе и с рядом преимуществ для эксплуатации:
- Выше точность. У РП-160 основная погрешность по регистрации ±1 %, по показаниям ±0,5 %. У Технографа-160 — ±0,25 %.
- Цифровая передача данных. РП-160 — чисто механический самописец с реохордом и пневмо/электромеханикой. Технограф-160 имеет интерфейсы RS-232/RS-485, то есть прибор встраивается в АСУ ТП и передаёт данные на верхний уровень.
- Межповерочный интервал 1 год и предсказуемая метрология по действующему реестру.
- Габариты и монтаж совместимы по классу. Оба щитовые; Технограф-160 монтируется в вырез 212⁺¹ × 231⁺¹ мм, корпус 222 × 240 × 340 мм. Перед заменой сверьте посадочное место — у РП-160 и Технографа-160 корпуса различаются, переходная рамка может понадобиться.
Сравнение характеристик: Прибор РП-160 и Технограф-160
| Параметр | Прибор РП-160 | Технограф-160 |
|---|---|---|
| ТУ / реестр | ТУ 25-0521.113-85, ТУ 25-7606.0002-88 | действующий реестр |
| Каналов | 1 (РП160-00…-39); РП160М — до 12 | до 12 |
| Ширина диаграммной ленты | 160 мм (ЛПГ-160, реестр № 1757) | 160 мм, длина 15 м, реестр № 1757 |
| Основная погрешность | ±0,5 % (показ./сигн.), ±1,0 % (регистрация) | ±0,25 % |
| Интерфейс передачи данных | нет (при наличии токового выхода 0–5 / 4–20 мА) | RS-232 / RS-485 |
| Печать | перо / чернильная каретка | 6-цветная фломастерная головка |
| Сигнализация | по 2 уставки на канал (опция) | по 2 уставки на канал |
| Быстродействие | 2,5; 5; 10; 15 с | цикл измерения по всем каналам — не более 12 с |
| Питание | 220 В, 50 Гц | 220 В |
| Монтаж | щитовой | щитовой (вырез 212⁺¹ × 231⁺¹ мм) |
| Межповерочный интервал | — | 1 год |
Когда переход оправдан
Менять рабочий прибор РП-160 «на всякий случай» не нужно. Но если прибор завязан на учёт и передачу данных (в диспетчерскую, в SCADA, в отраслевую отчётность), если требования к точности выросли или решается вопрос поверки устаревшей механики — Технограф-160 закрывает это на текущей базе и на 12 каналах сразу, тогда как одноканальный РП-160 под многоканальную задачу потребовал бы нескольких приборов.
