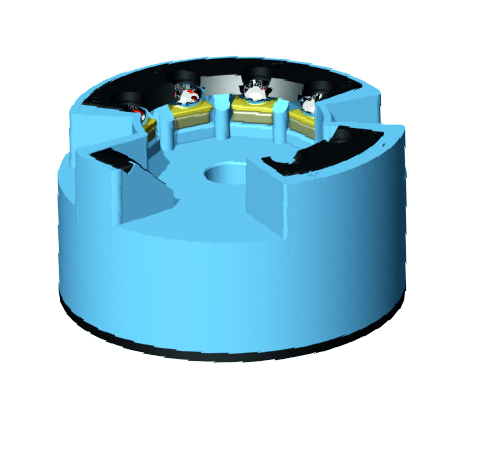

Преобразователи относятся к однофункциональным, одноканальным, невосстанавливаемым изделиям.

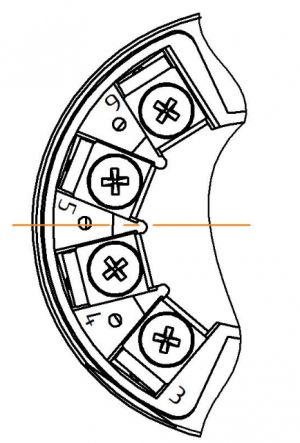

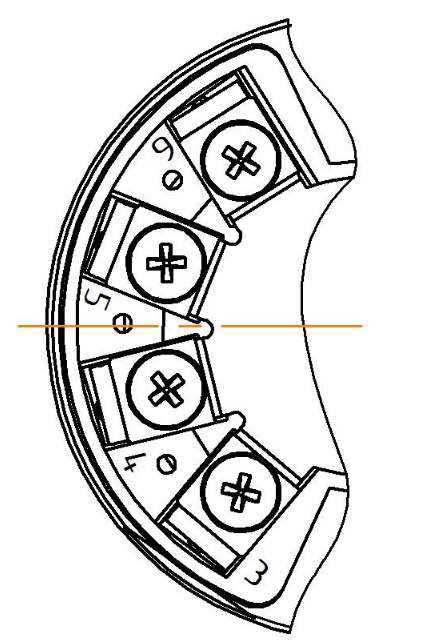

Изделие обеспечивает работу с первичными преобразователями следующих типов:
– термопреобразователи сопротивления типа ТСМ, ТСП по ГОСТ 6651;
– термопары типа L, K, J, N, R, S, T, B по ГОСТ Р 8.585, ГОСТ Р 50342.

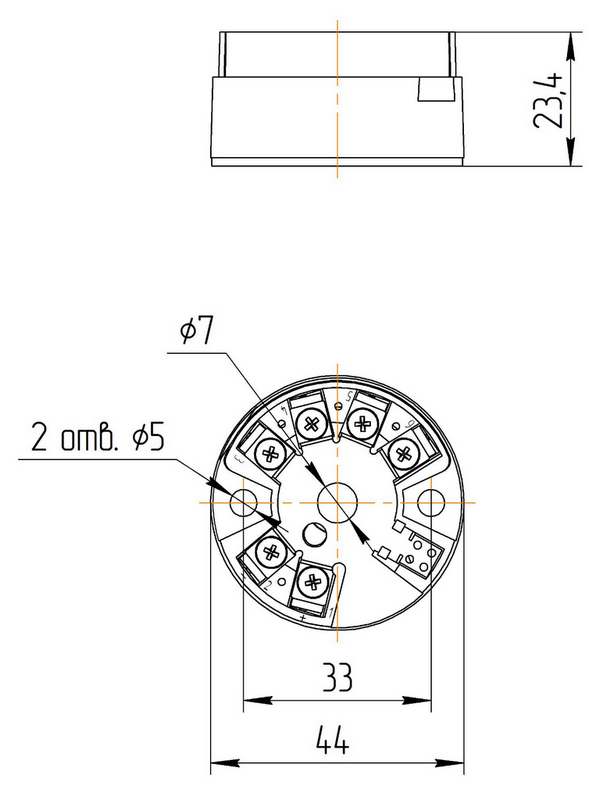

Угол установки – любой. Место установки – в головке термометра или через адаптер на DIN-рейке.
Межповерочный интервал — 4 года.
Средняя наработка до отказа не менее 105100 часов.
Назначенный срок службы – 12 лет.
Входные параметры искробезопасной цепи
|
Параметр |
Значение параметра, не более |
|
Максимальное входное напряжение Ui, В |
30,0 |
|
Максимальный входной ток Ii, А |
0,1 |
|
Максимальная входная мощность Pi, Вт |
1,0 |
|
Максимальная внешняя емкость Ci, нФ |
22,0 |
|
Максимальная внешняя индуктивность Li, мГн |
0,1 |
Параметры искробезопасности и температурные диапазоны окружающей среды преобразователей
|
Температурный класс |
Температура окружающей среды |
Ui, В |
Ii, mA |
Pi, Вт |
|
Т6 |
-60 °C/ -50…+80 °C |
30* |
100* |
1,0 |
|
Т5 |
-60 °C/ -50…+95 °C |
|
Т4 |
-60 °C/ -50…+100 °C |
*Конкретные значения Ui, Ii ограничены максимальным значением входной мощности Pi и не могут воздействовать на вход преобразователей температуры одновременно.Типы входных сигналов, диапазоны преобразований температуры, основная погрешность преобразования
|
Тип входного сигнала |
Максимальный диапазон измерений, °С |
Минимальная разность верхнего и нижнего пределов диапазона измерений, °С |
Пределы допускаемой основной погрешности |
|
приведенной, ± % |
абсолютной, ± °С |
|
L |
-200...+800 |
50 |
0,08 |
0,5 |
|
K |
-250...+1300 |
50 |
0,08 |
0,5 |
|
J |
-40...+900 |
50 |
0,08 |
0,5 |
|
N |
-250...+1300 |
50 |
0,08 |
1 |
|
R |
0...+1600 |
500 |
0,08 |
1,4 |
|
S |
0...+1600 |
500 |
0,08 |
1,4 |
|
Т |
-200...+400 |
50 |
0,08 |
0,5 |
|
В |
+600...+1800 |
500 |
0,08 |
2 |
|
Напряжение, мВ |
от -10 до +75 |
5 |
0,08 |
20 |
Значение допускаемой основной приведенной погрешности выбирается из значений, установленных в процентах от диапазона измерений или в °C, в зависимости от того, что больше.

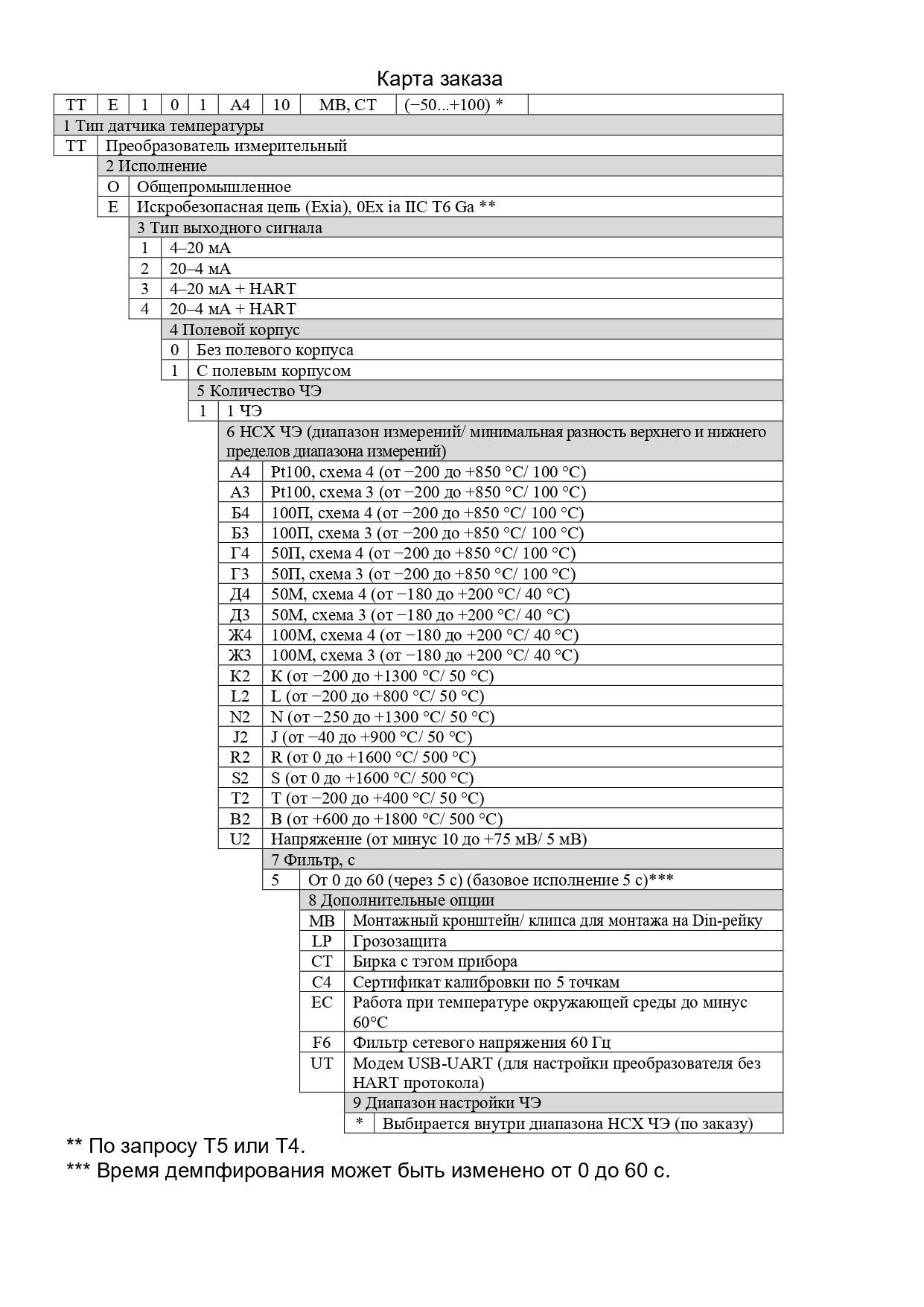

Допускается изготовление преобразователей ТТ с другими диапазонами измерений, входящими в диапазоны, указанные в таблице.
