НП-03 Щитовой монтаж. Преобразование сигналов от датчиков температуры в выходной унифицированный токовый сигнал.

Гарантия2 года
Основные технические характеристики

Нормирующий преобразователь НП-03 применяется для преобразования сигналов от датчиков температуры в выходной унифицированный токовый сигнал в системах управления техпроцессами в металлургии, энергетике, химической, нефтехимической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности.

Краткое описание

Количество входов: 1 канал.

Входные сигналы от термопар ТПР(В), ПП(S), XA(K), XK(L), от термопреобразователей сопротивления 50П, 100П, 50М, 100М, Гр21, Гр23:
- напряжения (0-20), (0-100) мВ, (0-1) В;
- ток (0-5) (4-20) mA.

Основная погрешность:
±0,5% от нормирующего значения;
±[0,5+100/(tк-tн)] – для преобразователей с входным сигналомот термопар с компенсацией свободных концов, где tк, tн – верхний, нижний пределы диапазона преобразования, °С.


Быстродействие: не более 1 с.

Выходные сигналы: унифицированный токовый сигнал 4-20 мА (с линеаризацией относительно температуры).

Параметры окружающей среды: температура +5...+50°С, влажность до 80% при +35°С (исполнение УХЛ 4.2 по ГОСТ15150-69).

Защита корпуса: пылевлагозащита IP30.

Питание:
- переменный ток частотой (50+1) Гц, напряжение (220+22/-33) В;
- встроенный источник питания датчиков 24 В, 20mA.

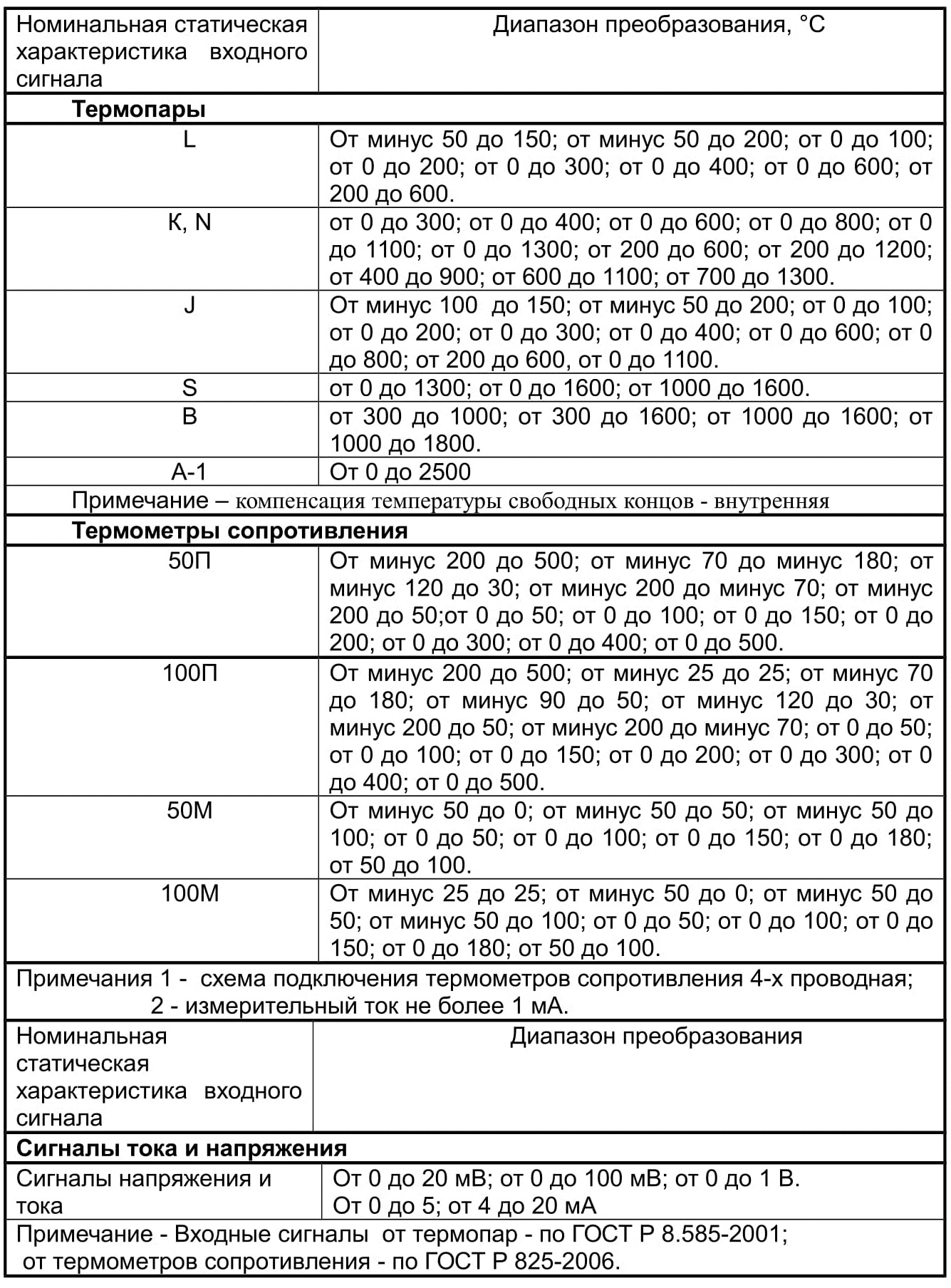

Входные сигналы, НСХ, диапазоны преобразования, пределы допустимой основной приведенной погрешности
Тип датчика Диапазон преобразования, °С
Термометры сопротивления

50П; 100П; Pt50; Pt100

-200...+500
50М; 100М -50...+180
Схема подключения – четырех- или трехпроводная, измерительный ток – не более 1 мА. Сопротивления линий связи не более 35 Ом.
Термопары

K, N

0...+1300

L

-50...+600

J

-100...+1000

S

0...+1600

B

+300...+1800

А-1

0...+2500

Компенсация температуры свободного спая – внутренняя, абсолютная погрешность измерения температуры свободного спая ±1,0 °С.

Суммарное сопротивление линии связи и внутреннего сопротивления термопары не более 200 Ом.



Сигналы напряжения и тока




от 0 до 20 мВ; от 0 до 100 мВ от 0 до 1 В

от 0 до 5; от 4 до 20 мА

1. Входные сигналы для:

    - термопар по ГОСТ Р 8.585-2001;

    - термопреобразователей сопротивления по ГОСТ 6651-2009.

2. За нормирующее значение принимается разница между верхним и нижним пределами диапазона измерений.

3. Пределы преобразования (барграфа) свободно выбираются из значений внутри диапазона измерений.





Пример заказа

Преобразователь нормирующий НП-03,  L 0-300 °C,  2шт.
