КТСП-0196-07, -07Б, -08, -08Б

КТСП-0196-07, -07Б, -08, -08Б

Комплект термометров сопротивления (Pt100, Pt500, Pt1000)

 Интервал между поверками — 4 года

Гарантия18 месяцев с момента ввода в эксплуатацию
Основные технические характеристики
ПараметрыПоказатели
Тип датчикаКТСП
Исполнение07;
07Б;
08;
08Б
Длина монтажной части, (L), мм80;
100;
120;
160;
200;
250;
320;
500
Класс допуска чувствительного элемента1
Класс допуска комплектаВ
(НСХ) Номинальная статическая характеристика чувствительного элементаPt100;
Pt500;
Pt1000
Схема соединения проводников с ЧЭ4

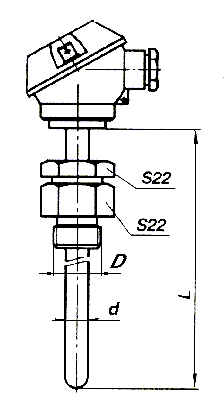

Тип присоединения к процессуПодвижной штуцер;
Неподвижный штуцер
Диаметр арматуры, мм6;
8
Материал арматуры/оболочки кабеля12Х18Н10Т;
08Х13
Температурный диапазон0 ... +180 ºC
Измеряемая средаЖидкость
Вид взрывозащитыБез взрывозащиты
Материал корпусаАлюминиевый сплав
Фиксация крышки корпусаВинт
Степень пылевлагозащиты (IP)IP55
Количество чувствительных элементов1

Комплект — 2 шт.

Предназначены для измереня температуры и разности температуры воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.

HCX по ГОСТ 6651:
— для ТСП: Pt1OO; Pt5OO; Pt1OOО (W100= 1,385).

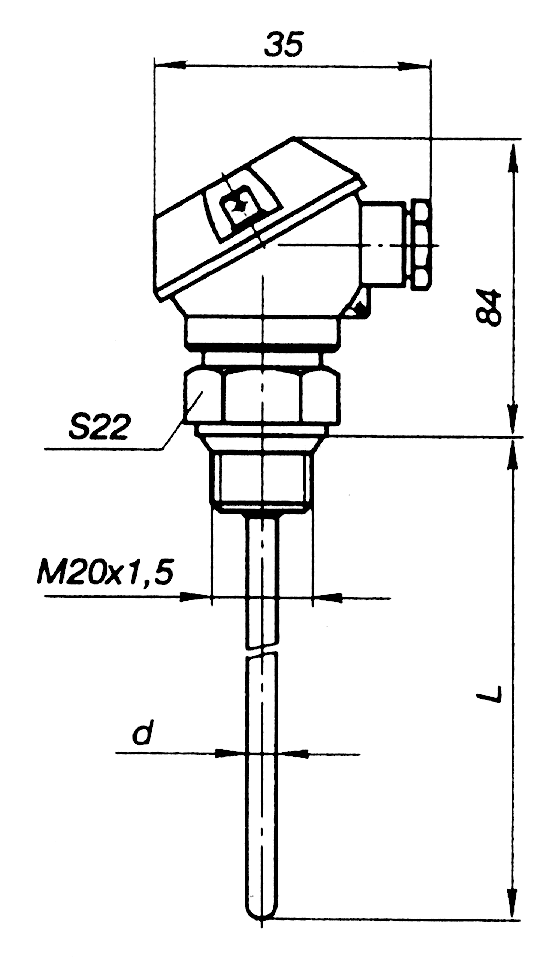

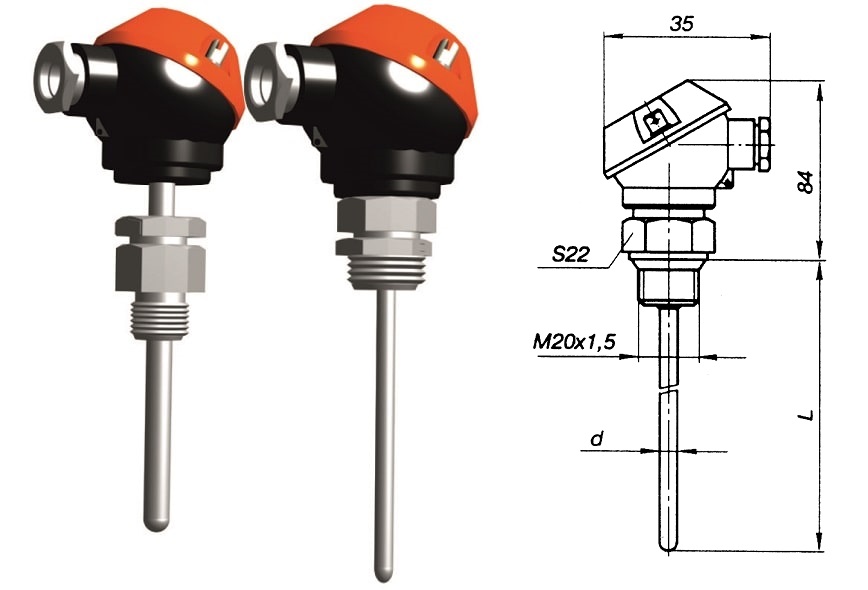

Малогабаритные датчики. Защитная арматура — прямая труба Ø6 мм 12Х18Н10Т с приваренным штуцером М20х1,5; материал клеммной головки — алюминиевый сплав.

 Интервал между поверками — 4 года
