Гильзы защитные ГЗВ-01, -02

Гильзы защитные ГЗВ-01, -02

Вварные защитные гильзы.

Гарантия4 года
Основные технические характеристики

Гильзы защитные вварные ГЗВ-01, ГЗВ-02 предназначены для защиты датчиков температуры от воздействия измеряемой среды. Условние давление PN-50МПа. Материал гильз: 12Х18Н10Т; 08Х18Н10Т; 12Х1МФ.

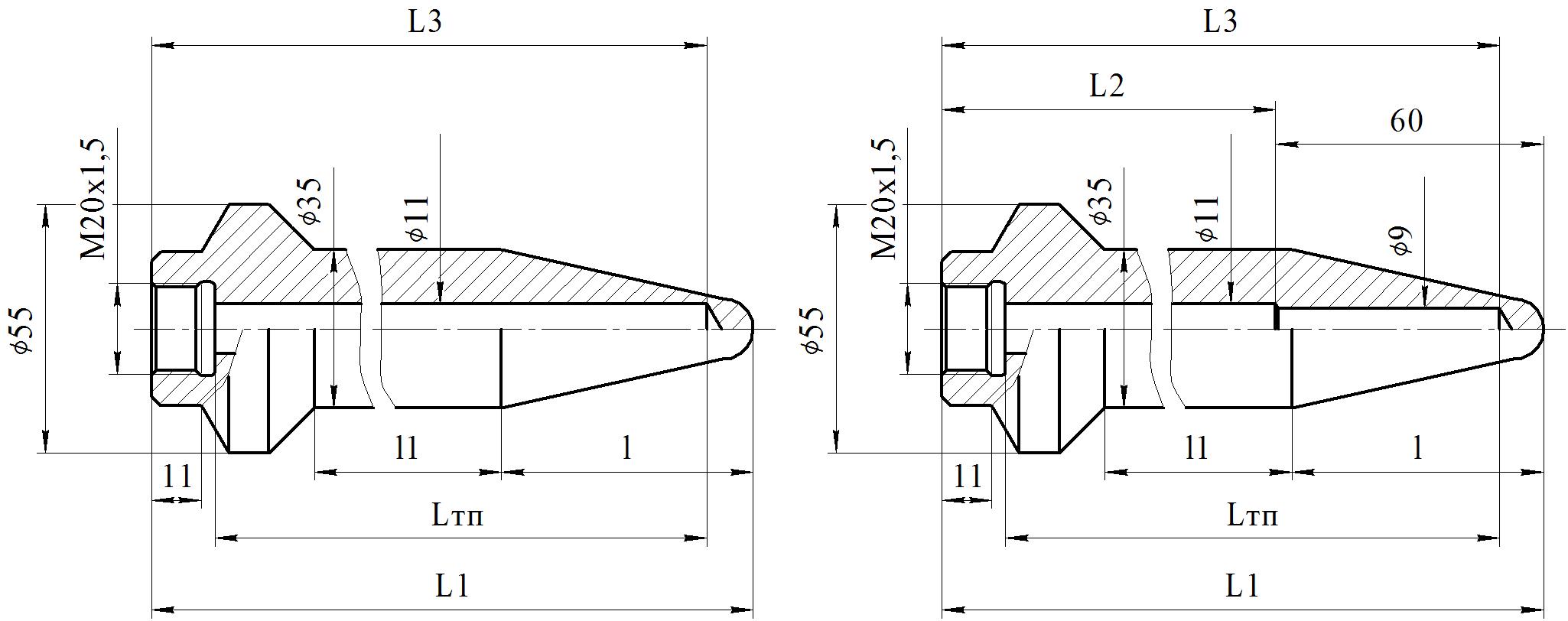

Габаритные размеры ГЗВ-01; -02

              Рис. А1                                                   Рис. А2

Таблица    А1.    Обозначение гильз ГЗВ-01; -02

Обозначение гильзы L тп, мм L 1, мм L 2, мм L 3, мм l, мм l 1, мм Масса, кг



ГЗВ-01 (рисунок А1)

ГЗВ-02 (рисунок А2)

122 142 71 136 64 45 1,04
162 182 111 176 89 60 1,33
202 222 151 216 114 75 1,62
L тп, мм Максимальная скорость потока, м/с
пар вода
120, 160 120 10
200 100 7,5
