Гильзы защитные ГЗР-01, -02

Гильзы защитные ГЗР-01, -02

Цельноточеные защитные гильзы с резьбовой ввертной частью.

Гарантия4 года
Основные технические характеристики

Гильзы защитные цельноточеные с резьбовой ввертной частью ГЗР-01, ГЗР-02 предназначены для защиты  датчиков температуры от воздействияизмеряемой среды.

Условное давление, PN-50 МПа.

Материал гильз: сталь 12Х18Н10Т; 08Х13; 10Х17Н13М2Т.

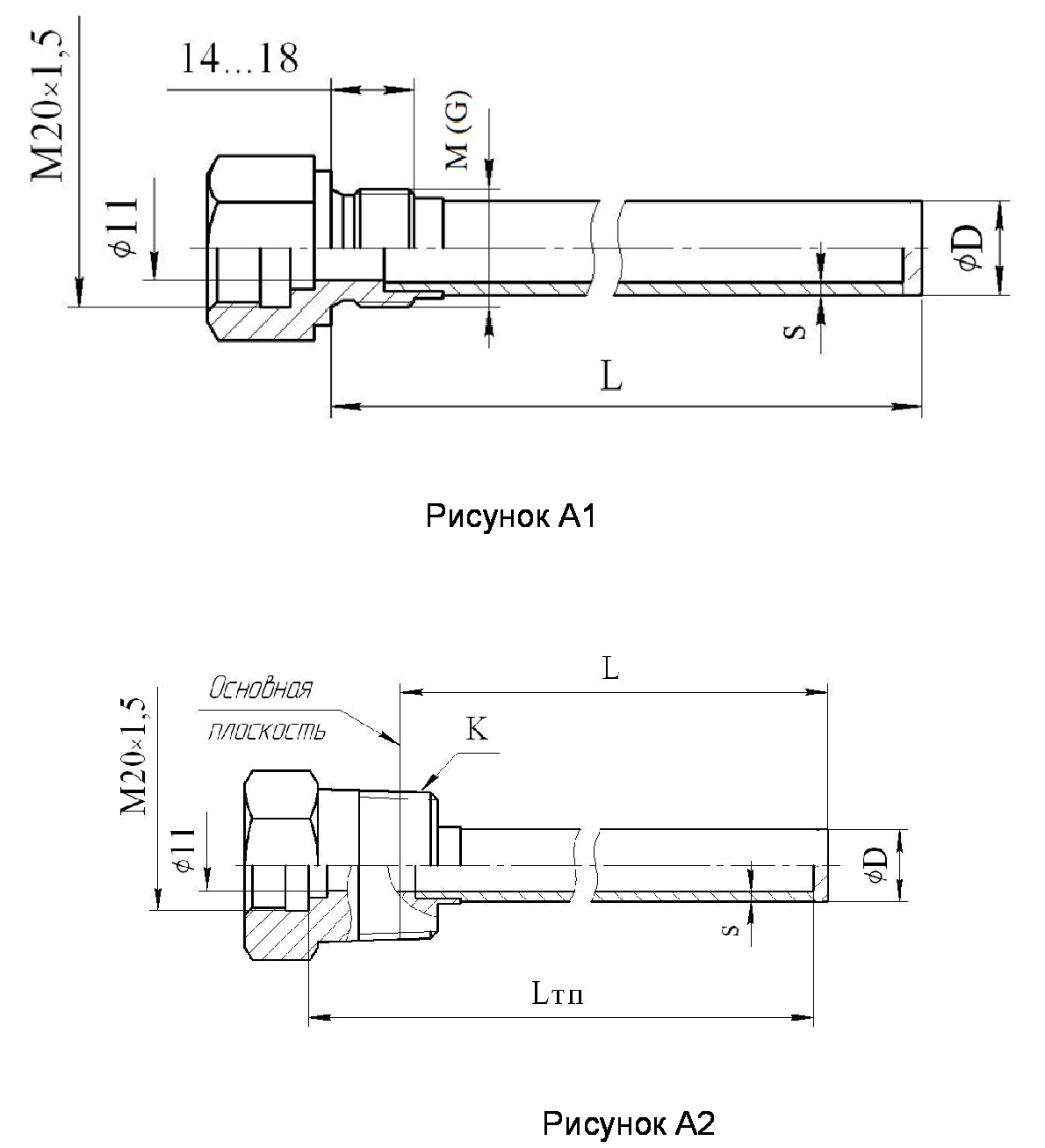

Габаритные размеры ГЗР-01; -02

 Таблица    А1.    Обозначение гильз ГЗР-01; -02

Обозначение гильзы Рисунок

Монтажная резьба, М (К,G)*

Монтажная длина

термопреобразователя,Lтп, мм**

Погружная длина гильзы,

L, мм

Масса,

кг
 ГЗР-02  1  М33 х 2

     80, 100, 120, 160, 200, 250, 320,

          400, 500. 630, 800, 1000

 L = Lтп    от 0,74  до 1,3
 ГЗР-01  2

 М20 х 1,5

 М27 х 2

 G3/4

 G1

 ГЗР-02  3

 М20 х 1,5

 М27 х 2

 G3/4

 G1

 ГЗР-01  4

 К3/4”

 К1”

  L=Lтп-20
 ГЗР-02  5

К3/4”

 К1”

 *Присоединительные резьбы гильз защитных:
метрическая – по ГОСТ24705-81;
метрическая коническая – по ГОСТ25229-82;
трубная цилиндрическая – по ГОСТ 6357-81
** Допускается любая длина в указанном диапазоне.


Таблица А2. Допустимые скорости потоков в зависимости от плотности среды и длины монтажной части термопреобразователя  Lтп, мм.

L тп, мм Максимальная скорость потока, м/с
пар вода
120, 160 120 10
200, 250, 320 100 7,5
400, 500 80 5,0
